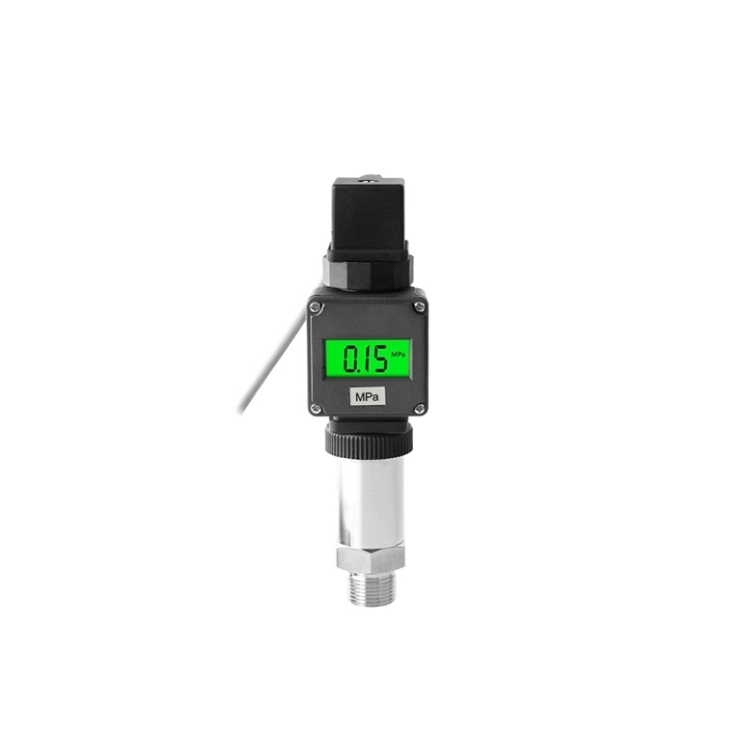

Sensor Tekanan Digital untuk Hidrolik/Uap/Udara
Sensor tekanan digital memiliki layar LCD dengan lampu latar dan catu daya DC 24V/12V, dapat mengeluarkan sinyal arus (4-20mA/0-20mA), sinyal tegangan (0-5V/1-5V/0-10V) atau sinyal RS485. Sensor tekanan berukuran kecil, ringan, memiliki kinerja anti-getaran dan anti-guncangan yang tinggi, rentang pengukuran -0,1~100MPa/ -1~1000bar/ -14~14503psi, suhu sedang -40~+60℃ (-40~+140℉), untuk pengukuran tekanan hidrolik/uap/udara/cairan bersuhu tinggi.
Sensor tekanan untuk pengukuran tekanan hidrolik/uap/udara memiliki sinyal keluaran opsional, seperti 4-20mA/0-20mA/0-5V/1-5V/0-10V/RS485.
Aplikasi:Sensor tekanan banyak digunakan dalam kontrol proses, dirgantara, otomotif, peralatan medis, HVAC, dan bidang lainnya.
Spesifikasi
| Berat |
0,4kg |
| Rentang pengukuran * |
-0,1~100MPa (-1~1000bar/-14~14503psi) |
| Jenis tekanan* |
Tekanan pengukur (standar)
Hubungi kami untuk tekanan absolut, jenis tekanan tersegel (perhatikan bahwa rentang pengukuran untuk kedua jenis ini harus ≤1MPa) |
| Media ukur |
Hidrolik, uap, udara, cairan bersuhu tinggi (area non-ledakan) |
| Catu daya * |
DC 12V, DC 24V, DC 12-36V |
| Sinyal keluaran * |
2 kabel: 4-20mA, 0-20mA
3 kabel: 0-5V, 1-5V, 0-10V
RS485
(Catatan:Sensor tekanan yang dirancang tanpa layar LCD untuk 2 kabel 0-20mA, 3 kabel 0-5V, 1-5V, 0-10V dan sinyal keluaran RS485. Sensor tekanan jenis kabel langsung juga tidak dilengkapi dengan layar LCD.) |
| Akurasi * |
±0,5%FS, ±0,3%FS, ±1%FS (ketika sinyal keluaran adalah 0-5V atau 0-10V) |
| Hanyutan suhu nol |
±0,03%FS/℃ |
| Hanyutan suhu sensitivitas |
±0,03%FS/℃ |
| Stabilitas jangka panjang |
≤0,2%FS/tahun |
| Tekanan berlebih |
200%FS |
| Respons frekuensi (-3dB) |
5kHz~650kHz |
| Koneksi listrik * |
Tipe konektor DIN, tipe konektor melingkar M12, tipe kabel langsung |
| Ulir sambungan tekanan * |
G1/4, G1/2, 1/4NPT, 1/2NPT, M14*1.5, M20*1.5 |
| Waktu respons |
＜10ms |
| Suhu pengoperasian |
-40~+80℃ (-40~+176℉) |
| Suhu sedang |
-40~+60℃ (-40~+140℉) |
| Material |
Rumah: baja tahan karat 304
Cairan pengisi: minyak silikon
Port tekanan: baja tahan karat 304, atau baja tahan karat 316L (dapat disesuaikan)
Diafragma pemisah: baja tahan karat 304, atau baja tahan karat 316L (dapat disesuaikan)
Penyegelan: FKM (suhu sedang ≤ +200℃/+392℉), EPDM, NBR |
| Panjang kabel |
2m |
| Kelas perlindungan |
IP65 |
Catatan: * menunjukkan parameter opsional, Anda dapat memilih setiap parameter dalam daftar drop-down untuk menyelesaikan pesanan Anda.
Gambar dimensi sensor tekanan (satuan: mm)
Diagram pengkabelan sensor tekanan:
Diagram pengkabelan keluaran RS485
Catatan:Untuk sinyal keluaran RS485, itu hanya protokol komunikasi 485, jika Anda memerlukan data yang akan diterima dari PC melalui port RS485, maka PC yang digunakan haruslah PC untuk aplikasi industri, yang dapat mendukung fungsi komunikasi 485 (seperti layar sentuh HMI komputer atas, dll.), Antarmuka komunikasi USB ke 485 juga diperlukan untuk menghubungkan sensor ke PC.
Tips: Pemilihan sensitivitas sensor tekanan
Umumnya, dalam rentang linier sensor, lebih baik sensitivitas sensor tekanan setinggi mungkin. Hanya ketika sensitivitas tinggi, nilai sinyal keluaran yang sesuai dengan perubahan yang diukur relatif besar, yang kondusif untuk pemrosesan sinyal. Namun, perlu dicatat bahwa jika sensitivitas sensor tekanan terlalu tinggi, kebisingan eksternal yang tidak relevan dengan pengukuran mudah bercampur, yang juga akan diperkuat oleh sistem amplifikasi, sehingga memengaruhi akurasi pengukuran. Oleh karena itu, disyaratkan bahwa sensor tekanan digital itu sendiri harus memiliki rasio sinyal terhadap noise yang tinggi untuk meminimalkan pengenalan sinyal interferensi dari luar.
Sensitivitas sensor tekanan digital bersifat terarah. Ketika objek yang diukur adalah vektor tunggal dan memiliki persyaratan terarah yang tinggi, sensor dengan sensitivitas rendah di arah lain harus dipilih. Jika vektor yang diukur adalah vektor multi-dimensi, lebih baik memilih sensor tekanan digital dengan sensitivitas silang yang lebih kecil.
