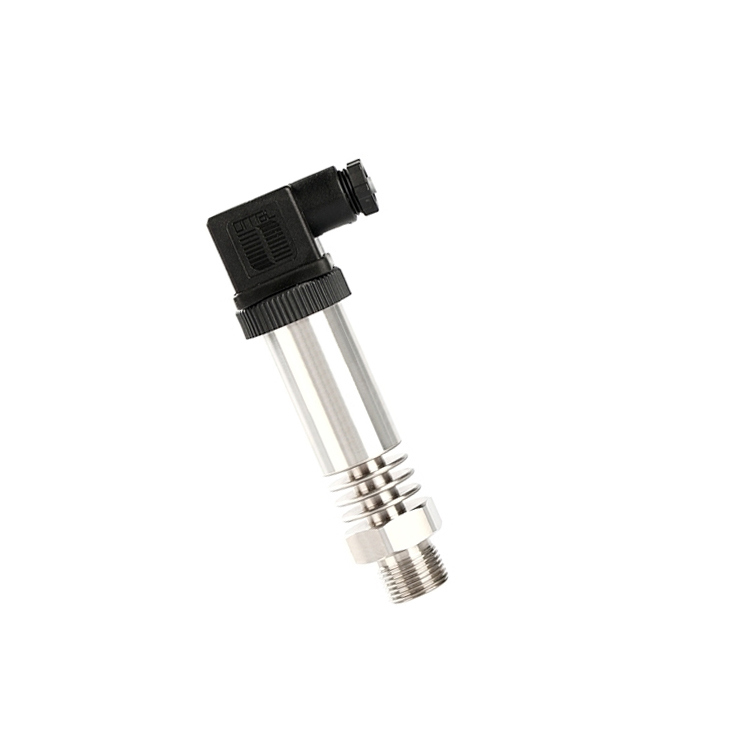

Sensor tekanan suhu tinggi untuk uap/minyak bakar
Seri sensor tekanan suhu tinggi ini menggunakan inti tekanan piezoresistif silikon berkinerja tinggi sebagai elemen inti.ASI-C internal mengubah sinyal mV menjadi sinyal arus standar (4-20mA/0-20mA), sinyal tegangan (0-5V/1-5V/0-10V) atau RS485. sensor tekanan dengan struktur penyegelan baja tahan karat memiliki sirip pendingin, kinerja anti-getaran dan anti-kejut tinggi, rentang pengukuran -0.1~100MPa/ -1~1000bar/ -14~14503psi, suhu sedang -40 ~ + 300 °C (-40 ~ + 572 °F), untuk pengukuran tekanan uap / minyak bahan bakar / suhu tinggi cairan.
Gambaran umum
Sensor tekanan untuk pengukuran tekanan uap/minyak bakar memiliki sinyal output opsional, seperti 4-20mA/0-20mA/0-5V/1-5V/0-10V/RS485.
Aplikasi:Sensor tekanan banyak digunakan dalam pengendalian proses, aerospace, otomotif, peralatan medis, HVAC dan bidang lainnya.
Spesifikasi:
| Berat badan |
0.4kg |
| Jangkauan pengukuran * |
-0,1~100MPa (-1~1000bar/-14~14503psi) |
| Jenis tekanan* |
Tekanan pengukur (standar)
Hubungi kami untuk tekanan absolut, jenis tekanan tertutup (perhatikan bahwa rentang pengukuran untuk kedua jenis ini harus ≤1MPa) |
| Medium pengukuran |
Uap, bahan bakar minyak, cairan suhu tinggi (area tahan ledakan) |
| Sumber daya listrik * |
DC 12V, DC 24V, DC 12-36V |
| Sinyal output * |
2 kabel: 4-20mA, 0-20mA
3 kabel: 0-5V, 1-5V, 0-10V
RS485 |
| Keakuratan |
± 0,5% FS untuk 4-20mA, 0-10V, RS485; ± 1% FS untuk 0-5V, 1-5V |
| Pergeseran suhu nol |
± 0,03% FS/°C |
| Pergeseran suhu sensitivitas |
± 0,03% FS/°C |
| Stabilitas jangka panjang |
≤ 0,2% FS/tahun |
| Tekanan kelebihan beban |
200% FS |
| Respon frekuensi (-3dB) |
5 kHz ~ 650 kHz |
| Koneksi listrik * |
Jenis konektor DIN, jenis konektor melingkar M12, jenis kawat timah langsung |
| Benang sambungan tekanan * |
G1/4, G1/2, 1/4NPT, 1/2NPT, M14*1.5, M20*1.5 |
| Waktu tanggap |
< 10ms |
| Suhu operasi |
-40 ~ + 80 °C (-40 ~ + 176 °F) |
| Suhu rata-rata |
-40~+250°C (-40~+482°F) |
| Jumlah sirip pendingin (suhu sedang) * |
3 buah (0-120°C/32~248°F), 5 buah (0-180°C/32~356°F), 7 buah (0-250°C/32~482°F)
Catatan: Untuk suhu menengah yang lebih tinggi (0-300 ° C / 32 ~ 572 ° F), silakan hubungi kami untuk menyesuaikan kit pipa pendingin. |
| Bahan |
Rumah: 304 stainless steel, atau 316L stainless steel (bisa disesuaikan)
Cairan pengisi: minyak silikon
Port tekanan: 304 stainless steel, atau 316L stainless steel (bisa disesuaikan)
Diafragma pemisah: 304 stainless steel, atau 316L stainless steel (bisa disesuaikan) |
| Panjang kabel |
2m |
| Kelas perlindungan |
IP65 |
Catatan: * menunjukkan parameter opsional, Anda dapat memilih setiap parameter dalam daftar drop-down untuk menyelesaikan pesanan Anda.
Gambar dimensi sensor tekanan(unit: mm):
Diagram kabel sensor tekanan:
Diagram pemasangan sensor tekanan (unit: mm):
Tips: Keakuratan sensor tekanan
Keakuratan adalah indeks kinerja penting dari sensor tekanan, yang merupakan tautan penting pada pengukuran akurasi dari seluruh sistem pengukuran.semakin mahalOleh karena itu, selama akurasi sensor tekanan dapat memenuhi persyaratan akurasi dari seluruh sistem pengukuran.Hal ini memungkinkan untuk memilih sensor yang lebih murah dan sederhana di antara banyak yang melayani tujuan yang sama.
Untuk beberapa kesempatan penggunaan khusus, ia tidak dapat memilih sensor yang cocok di pasar. sehingga perlu untuk merancang dan memproduksi sensor sendiri.Anda dapat menghubungi kami Rujia Automation dan mengirim kami persyaratan AndaKami akan mencoba yang terbaik untuk memproduksi sensor yang dapat memenuhi kebutuhan Anda.
