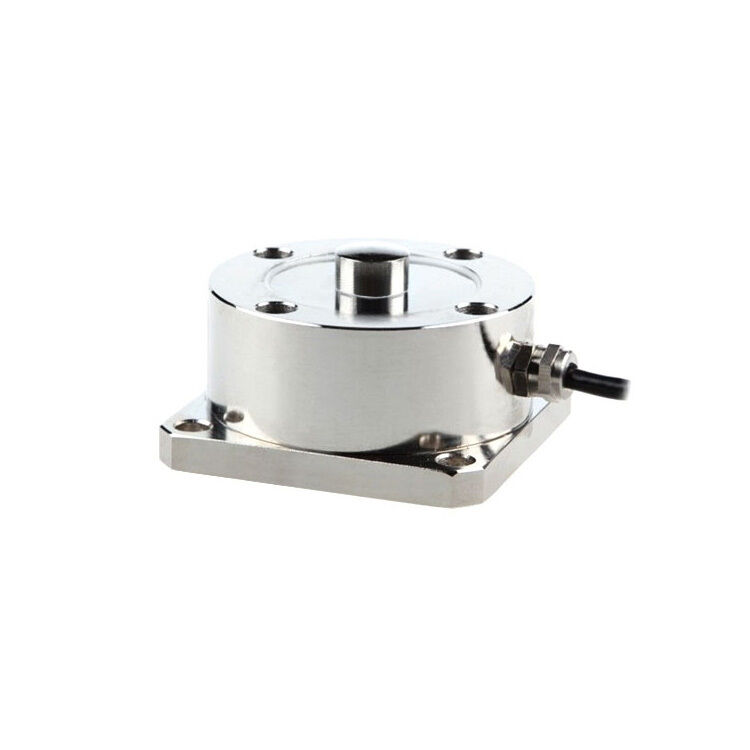

Sel Beban Kompresi, 300kg/1000kg/25 ton/50 ton hingga 100 ton
Setelah membeli satu sel beban RJ, Anda dapat membeli meter panel digital khusus untuk mendapatkan pembacaan secara langsung, atau membeli pemancar untuk mengeluarkan sinyal standar ke PLC, DCS, dan sistem lainnya. Sinyal keluaran yang disesuaikan adalah 0~5V, 0~10V, 0~±10V, atau 4-20mA.
Catatan: Sel beban tidak dapat dihubungkan ke pemancar dan pengontrol secara bersamaan — hanya satu yang dapat dipilih.
Sel beban kompresi adalah perangkat yang digunakan untuk mengukur perubahan tekanan. Prinsip kerjanya didasarkan pada Efek Piezoresistif. Ketika tekanan diterapkan, material piezoresistif secara fisik berubah bentuk. Deformasi ini menyebabkan resistivitas material berubah, menghasilkan sinyal tegangan. Dengan mengukur perubahan pada sinyal tegangan ini, informasi tentang perubahan tekanan dapat diperoleh. Sel beban kompresi memiliki rentang kapasitas dari 300kg, 500kg, 1000kg, 10 ton, 25 ton, 50 ton hingga 100 ton. Kapasitas sel beban dapat disesuaikan sesuai dengan kebutuhan pelanggan.
Spesifikasi
| Model |
RJ |
| Berat Pengiriman |
1.5~31kg |
| Rentang Kapasitas * |
300 kg~100 ton |
| Pengontrol Tampilan yang Cocok |
(Klik untuk ke halaman pengontrol) |
| Pemancar yang Cocok |
(Klik untuk ke halaman pemancar) |
| Akurasi |
0.03%F.S (linearitas + histeresis + keterulangan) |
| Sensitivitas |
2.0±0.1mV/V |
| Creep |
±0.03%F.S/30min |
| Output Nol |
±1%F.S |
| Efek Suhu pada Nol |
±0.03%F.S/10℃ |
| Efek Suhu pada Output |
±0.03%F.S/10℃ |
| Suhu Operasi |
-20℃~+65℃ |
| Impedansi Masukan |
380±10Ω atau 750±15Ω |
| Impedansi Keluaran |
350±3Ω atau 700±5Ω |
| Resistansi Isolasi |
≥5000MΩ |
| Keamanan Kelebihan Beban |
150%F.S |
| Tegangan Jembatan (tegangan eksitasi) |
DC 10V |
| Material |
Baja paduan atau baja tahan karat |
| Kelas Perlindungan |
IP67 |
| Panjang Kabel |
3m (＜5 ton), 6m (≥5 ton) |
| Kabel |
EXC+: Merah, EXC-: Hitam, SIG+: Hijau, SIG-: Putih |
Fitur
- Material Paduan 42CrMo: Menampilkan koneksi ulir eksternal, menawarkan ketahanan luar biasa terhadap kelelahan mekanis, kapasitas beban tinggi, dan berbagai aplikasi, memastikan keamanan dan keandalan.
- Akurasi Pengukuran Tinggi: Memberikan output yang stabil dengan transmisi sinyal yang konsisten dan andal, ditambah dengan kemampuan anti-macet yang kuat, memastikan pengukuran yang tepat dan akurat.
- Pengerjaan Halus: Menggabungkan teknik penggilingan canggih dengan desain yang halus dan rata, memungkinkan koneksi yang mudah dengan ujung ulir ganda dan memastikan pemasangan yang mudah dan efisien.
Dimensi
| Kapasitas |
Dimensi (mm) |
| L1 |
L2 |
ΦC |
ΦD |
H |
E |
SR |
| 300~1000kg |
74 |
62 |
16 |
6.5 |
41 |
33 |
52 |
| 2~7ton |
90 |
73 |
20 |
8.5 |
53.5 |
44 |
70 |
| 10~25 ton |
116 |
96 |
30 |
11 |
82 |
70 |
91 |
| 30~50 ton |
132 |
108 |
38 |
13 |
97 |
85 |
120 |
| 100 ton |
240 |
190 |
76 |
26 |
125 |
112 |
Metode Pengkabelan
Tips: Bisakah Sel Beban Kompresi digunakan dalam sistem pengukuran multi-beban?
Ya, sel beban kompresi dapat digunakan dalam sistem pengukuran multi-beban di mana beberapa sel beban digabungkan untuk mengukur gaya dalam berbagai arah atau bagian dari suatu sistem. Dalam sistem semacam itu, data dari beberapa sel beban digabungkan untuk memberikan pengukuran gaya keseluruhan, sering digunakan dalam pengujian atau sistem pemantauan di industri seperti dirgantara, otomotif, dan teknik struktural. Misalnya, dalam pengaturan pengujian skala besar, beberapa sel beban kompresi digunakan untuk mengukur berbagai bagian dari struktur atau mesin di bawah beban, yang memungkinkan pengukuran gaya yang lebih komprehensif.
