Sel Beban Kompresi, 300kg/500kg/2 ton/10 ton hingga 30 ton
Setelah membeli sel beban RJ, Anda dapat membeli meter panel digital khusus untuk mendapatkan pembacaan secara langsung, atau membeli pemancar untuk mengeluarkan sinyal standar ke PLC, DCS, dan sistem lainnya. Sinyal keluaran yang disesuaikan adalah 0-5V, 0-10V, atau 4-20mA.
Catatan: Sel beban tidak dapat dihubungkan ke pemancar dan pengontrol secara bersamaan — hanya satu yang dapat dipilih.
Sel beban kompresi memiliki rentang kapasitas dari 300kg, 500kg, 1000kg, 10 ton hingga 30 ton. Kapasitas sel beban dapat disesuaikan sesuai dengan kebutuhan pelanggan.

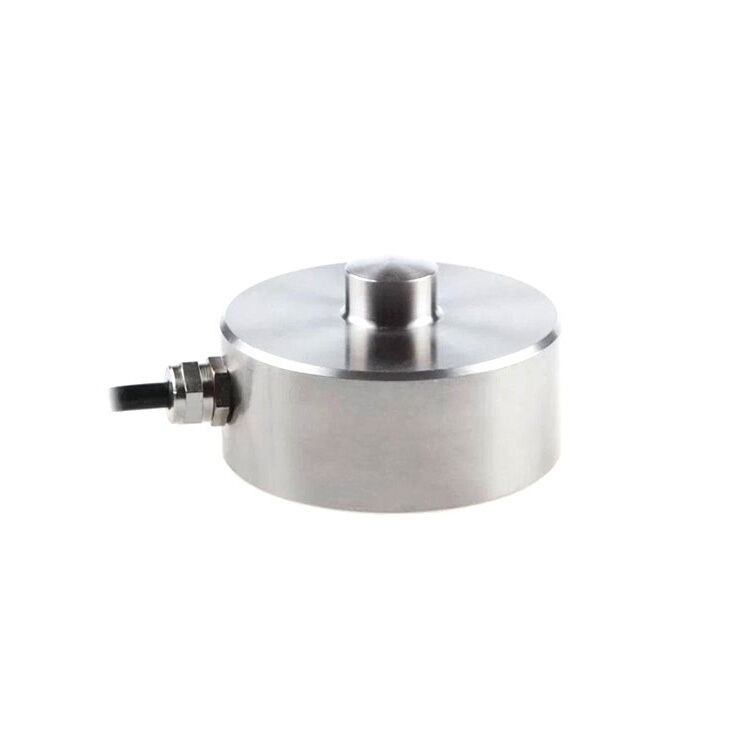

Sel beban tombol kompresi adalah perangkat pengukur presisi tinggi yang terutama digunakan untuk mengukur perubahan berat atau tekanan kecil. Desain yang rendah profil dan ringkas membuatnya ideal untuk digunakan di ruang sempit, dan konstruksi semua baja tahan karat memberikan ketahanan korosi dan keandalan di lingkungan industri yang keras. Desain tombol yang unik memastikan distribusi beban yang akurat.
Spesifikasi
| Model |
RJ |
| Berat Pengiriman |
1.3~6.3kg |
| Rentang Kapasitas * |
300 kg~30 ton |
| Pengontrol Tampilan yang Cocok |
(Klik untuk ke halaman pengontrol) |
| Pemancar yang Cocok |
(Klik untuk ke halaman pemancar) |
| Akurasi |
0.03%F.S (linearitas + histeresis + keterulangan) |
| Sensitivitas |
2.0±0.1mV/V |
| Rambat |
±0.03~±0.05%F.S/30 menit |
| Keluaran Nol |
±1%F.S |
| Efek Suhu pada Nol |
±0.03%F.S/10℃ |
| Efek Suhu pada Keluaran |
±0.03%F.S/10℃ |
| Suhu Pengoperasian |
-20℃~+65℃ |
| Impedansi Masukan |
380±10Ω, 750±15Ω |
| Impedansi Keluaran |
350±3Ω, 700±5Ω |
| Resistansi Isolasi |
≥5000MΩ |
| Keamanan Kelebihan Beban |
150%F.S |
| Tegangan Jembatan (tegangan eksitasi) |
DC 10V |
| Material |
Baja tahan karat |
| Kelas Perlindungan |
IP67 |
| Panjang Kabel |
3m (＜5 ton), 6m (≥5 ton) |
| Pengkabelan |
EXC+: Merah, EXC-: Hitam, SIG+: Hijau, SIG-: Putih
|
Fitur
- Konstruksi Baja Tahan Karat Berkualitas Tinggi: Dibuat dari baja tahan karat yang tahan lama, memastikan kekuatan dan ketahanan terhadap keausan di lingkungan yang menantang.
- Kemampuan Anti-Korosi yang Kuat: Produk ini dirancang untuk tahan terhadap kondisi yang keras dengan ketahanan superior terhadap korosi, membuatnya cocok untuk berbagai aplikasi industri dan luar ruangan.
- Segel Ganda untuk Perlindungan: Dilengkapi dengan segel ganda untuk perlindungan yang ditingkatkan terhadap debu, kelembaban, dan kontaminan, memastikan umur panjang dan kinerja yang andal.
- Pengukuran Gaya Serbaguna: Ideal untuk berbagai aplikasi pengukuran gaya, termasuk sistem penimbangan industri, platform otomotif, dan sistem konveyor.
- Cocok untuk Lingkungan yang Keras: Direkayasa untuk berkinerja akurat di lingkungan yang menantang, membuatnya sempurna untuk digunakan di pabrik, lokasi konstruksi, dan kondisi keras lainnya.
- Aplikasi dalam Sistem Otomasi dan Kontrol: Umumnya digunakan dalam sistem otomotif, rel, dan kontrol otomatisasi, memastikan pemantauan gaya yang tepat dan akurat untuk efisiensi operasional.
Dimensi
| Kapasitas |
Dimensi (mm) |
| ΦA |
ΦB |
ΦC |
H |
E |
M |
SR |
| 300~1000kg |
78 |
64 |
15 |
40 |
32 |
M6 |
40 |
| 2~10 ton |
82 |
66 |
22 |
44 |
32 |
M8 |
50 |
| 15~30 ton |
127 |
90 |
25 |
70 |
62 |
M10 |
60 |
Metode Pengkabelan
Aplikasi
Tips: Faktor apa saja yang dapat memengaruhi kinerja Sel Beban Kompresi?
Beberapa faktor dapat memengaruhi kinerja Sel Beban Kompresi:
- Variasi Suhu: Fluktuasi suhu ekstrem dapat menyebabkan ketidakakuratan pengukuran karena perubahan sifat material sel beban. Banyak sel beban kompresi dirancang dengan kompensasi suhu untuk mengurangi masalah ini, tetapi suhu di luar rentang pengoperasian yang ditentukan masih dapat memengaruhi akurasi.
- Penjajaran yang Tidak Tepat: Jika sel beban tidak sejajar dengan benar dengan beban yang diterapkan (yaitu, jika mengalami pembebanan samping atau pembengkokan), hal itu dapat menyebabkan pembacaan yang tidak akurat atau bahkan kerusakan pada sel.
- Kelebihan Beban: Melebihi kapasitas terukur sel beban dapat menyebabkan kerusakan permanen dan memengaruhi akurasi pengukuran. Kalibrasi rutin dan perhatian yang cermat terhadap beban terukur maksimum diperlukan untuk menghindari kelebihan beban.
- Getaran dan Guncangan: Guncangan mekanis atau getaran dari mesin di sekitarnya dapat memengaruhi akurasi pengukuran. Penting untuk memasang sel beban di lingkungan di mana getaran dan guncangan diminimalkan, atau menggunakan bahan peredam untuk menyerap dampak.
- Gangguan Listrik: Sumber listrik eksternal, seperti motor atau mesin lainnya, dapat menghasilkan gangguan elektromagnetik (EMI) yang memengaruhi keluaran sinyal. Menggunakan teknik pelindung dan pentanahan yang tepat dapat meminimalkan masalah ini.
