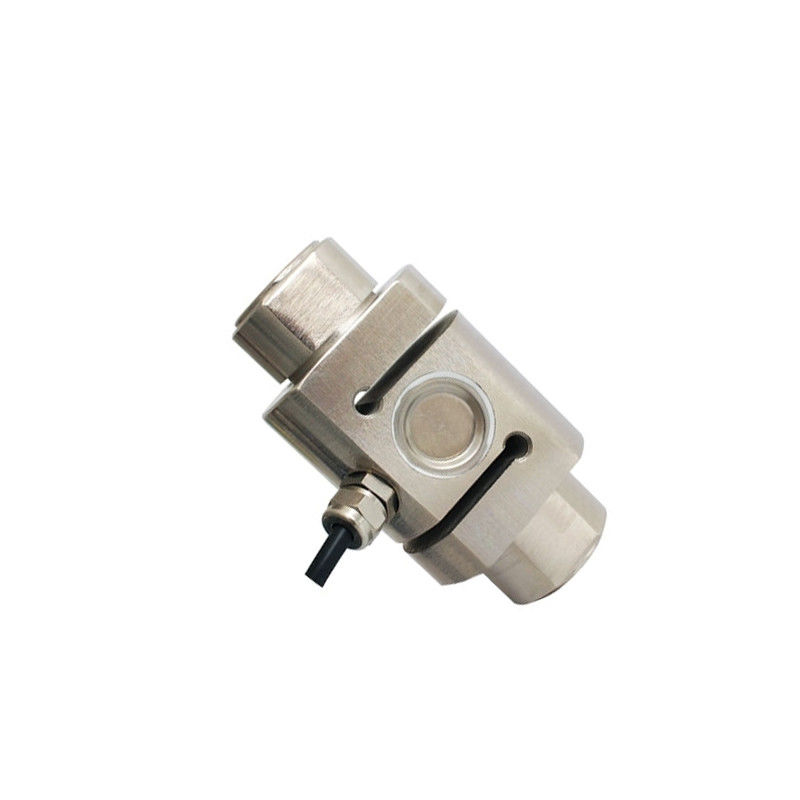

Sel beban tegangan dan kompresi, 100kg/2 ton hingga 20 ton
123
Sel beban tegangan dan kompresi memiliki rentang kapasitas dari 100kg, 500kg, 1000kg, 2 ton hingga 20 ton. Kapasitas sel beban dapat disesuaikan sesuai dengan kebutuhan pelanggan.
Setelah membeli satu sel beban RJ, Anda dapat membeli meter panel digital khusus untuk mendapatkan pembacaan langsung, atau membeli pemancar untuk output sinyal standar ke PLC, DCS dan sistem lainnya.Sinyal output yang disesuaikan adalah 0-5V, 0-10V, atau 4-20mA.
Hermetis tertutup untuk IP67, konstruksi yang kuat sangat melindungi sel beban dari hampir setiap kerusakan yang muncul di lingkungan yang keras.Desain kompak ditambah kabel integral memberikan kenyamanan maksimum untuk pemasangan bahkan di ruang terbatas.
Spesifikasi:
| Model |
RJ-LCS-TJL-4 |
| Berat pengiriman |
1 ~ 5kg |
| Kisaran kapasitas * |
100 kg ~ 20 ton |
| Display Controller yang Cocok |
RJ |
| Keakuratan |
0.05%F.S (linearitas + histeresis + repeatability) |
| Sensitivitas |
2.0±0.1mV/V |
| Menjijikkan |
± 0,05% F.S/30 menit |
| Keluarnya nol |
± 1% F.S. |
| Efek suhu pada nol |
± 0,05% F.S/10°C |
| Efek suhu pada output |
± 0,05% F.S/10°C |
| Suhu operasi |
-20°C~+65°C |
| Impedansi masukan |
380 ± 10Ω |
| Impedansi output |
350 ± 3Ω |
| Resistensi isolasi |
≥ 5000MΩ |
| Keamanan overload |
150% F.S. |
| Tegangan jembatan (tegangan eksitasi) |
DC 10V |
| Bahan |
Baja paduan atau stainless steel |
| Kelas perlindungan |
IP67 |
| Panjang kabel |
2m (<5ton), 5m (≥5ton) |
| Kabel |
EXC+: Merah, EXC-: Hitam, SIG+: Hijau, SIG-: Putih |
Dimensi:
| Kapasitas |
Dimensi (mm) |
| A |
H |
ΦB |
Φ |
M |
C |
| 100 ~ 500kg |
88 |
58 |
28 |
44 |
M16*1.5 |
26 |
| 700kg |
88 |
58 |
32 |
44 |
M16*1.5 |
30 |
| 1 ~ 5 ton |
120 |
68 |
51 |
63 |
M22*2.5 |
48 |
| 7 ~ 15 ton |
138 |
94 |
60 |
76 |
M30*3.5 |
56 |
| 20 ton |
156 |
108 |
68.5 |
88 |
M36*3 |
76 |
Tips: Bagaimana untuk mendeteksi sel beban dengan multimeter?
Pertama-tama, mengukur nilai-nilai resistensi dari input cell terminal dan output terminal, bandingkan dengan nilai-nilai resistensi yang ditandai pada produk.,Saat ini ada dua nilai resistensi dari sel beban umum: satu adalah resistensi rendah, di mana,terminal input adalah 400Ω±20Ω dan terminal output adalah 350Ω±5Ω; yang lain adalah resistensi tinggi, di mana, terminal input adalah 800Ω±20Ω dan terminal output adalah 700Ω±5Ω.Pilih pilihan tegangan mV dari multimeter digital, input DC 10V di terminal input sel beban, dan kemudian mengukur tegangan output dari sel beban. nilai tegangan = 10V * sensitivitas sel beban * nilai kekuatan / nilai kisaran.Jika nilai yang diukur sangat berbeda dari nilai yang dihitung, itu berarti sensor telah rusak.
